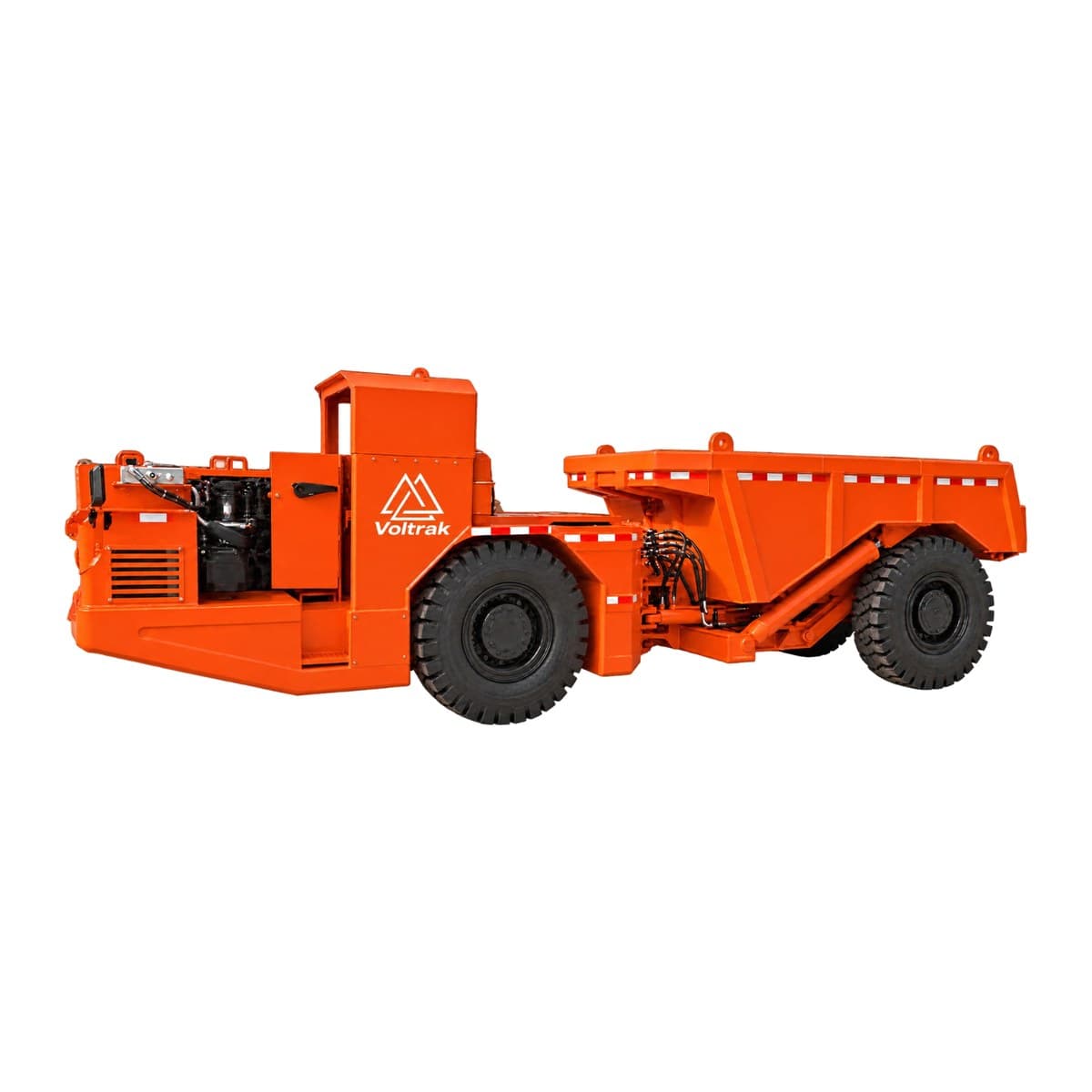

DMSV-12

Especificaciones

Modelo

DMSV-12

Tipo

Camión dumper articulado para minería subterránea

Capacidad de carga

12 000 kg (12 t)

Capacidad de la tolva

6,0 m³

Tracción máxima

152 kN

Dimensiones (L × A × H)

8100 × 1930 × 2340 mm (valor medido)

Velocidad de avance y retroceso

1.ª 0–4,5 km/h · 2.ª 0–8,5 km/h · 3.ª 0–14,9 km/h · 4.ª 0–24,3 km/h

Ángulo de descarga

69°

Ángulo de aproximación

15°

Radio de giro (exterior / interior)

7480 / 4711 mm · articulación de 40°

Peso operativo sin carga

12 300 kg (eje delantero 8300 kg · eje trasero 4000 kg)

Peso operativo con carga completa

24 300 kg (eje delantero 11 900 kg · eje trasero 12 400 kg)

Temperatura ambiente de operación

−15 °C a +45 °C

Normas de diseño

JB/T 8436 (camión minero subterráneo con neumáticos) · JB/T 5501 (método de prueba) · GB 21500 (requisitos de seguridad)

Motor

Diésel Deutz BF4M1013EC

Potencia

115 kW (154 HP) a 2300 rpm

Par máximo

577 Nm a 1400 rpm

Cilindros / cilindrada

4 en línea · 4,764 L

Sistema de combustible

Bomba individual · tanque de 200 L

Refrigeración / lubricación del motor

Enfriado por agua · lubricación a presión

Sistema de arranque

24 V

Norma de emisiones

Euro II · US Tier 2

Convertidor de par

Dana C270

Transmisión

Dana 32000 · control de cambio hidráulico · 4 marchas adelante y 4 atrás

Eje delantero

Rígido · diferencial estándar · freno de resorte con liberación hidráulica

Eje trasero

Rígido · diferencial estándar · freno de resorte con liberación hidráulica

Neumáticos

14.00-24

Sistema hidráulico

Articulación estándar JIC · mangueras GB 3683 · tanque hidráulico de 215 L

Dirección

Hidráulica completa con articulación de punto central y asistencia · 2 cilindros de doble efecto · bomba de engranajes

Hidráulica de trabajo

2 cilindros de volteo · válvula principal de circuito abierto · bomba de engranajes · la bomba de dirección se suma a la de trabajo cuando no se está dirigiendo

Frenos

Freno de resorte + freno húmedo multidisco totalmente cerrado · combina freno de servicio, de estacionamiento y de emergencia

Normas de frenado

EN ISO 3450 · AS 2958.1 · SABS 1589

Cabina

Montada lateralmente, amplia y ergonómica · manejo por palanca de dirección en lugar de volante

Certificaciones de cabina

ROPS según ISO 3471 · FOPS según ISO 3449

Asiento del conductor

Ergonómico, ajustable en altura, con cinturón de seguridad

Bastidores

Delantero y trasero reforzados en acero aleado Q460C de alta resistencia

Alternador

28 V · 35 A

Baterías

2 × 12 V · 100 Ah

Motor de arranque

24 V · 4 kW

Iluminación y luces de trabajo

Dos en el bastidor delantero y dos en el bastidor trasero

Avisos y alarmas

Alarma de baja presión de aceite · luz de advertencia giratoria · doble bocina

Seguridad contra incendios

Extintor portátil de 2 kg

Aislamiento energético

Interruptor principal bloqueable

Dispositivos de seguridad

Bloqueo de los bastidores delantero y trasero · dispositivo de apoyo para inspección del equipo

Garantía

1000 horas o 3 meses, lo que ocurra primero
